摘要

氧化鋁陶瓷襯板在現(xiàn)場應(yīng)用中，脫落、碎裂是最常見失效形式，多數(shù)并非陶瓷本身質(zhì)量問題，而是結(jié)構(gòu)設(shè)計、安裝工藝、基層處理不當(dāng)導(dǎo)致。本文介紹膠粘型、螺栓型、復(fù)合襯板三種主流安裝結(jié)構(gòu)，分析失效誘因，給出工程設(shè)計與施工控制要點。 關(guān)鍵詞：氧化鋁陶瓷襯板；內(nèi)襯結(jié)構(gòu)；膠粘；螺栓固定；防脫落。

一、三種主流安裝結(jié)構(gòu)特點

1. 膠粘式陶瓷襯板

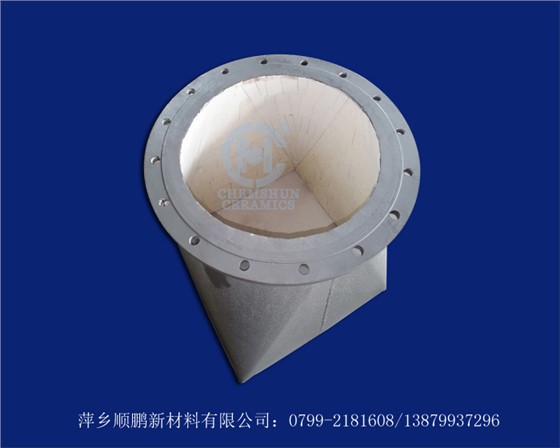

采用高性能無機(jī) / 有機(jī)耐磨膠將陶瓷襯板粘貼在設(shè)備鋼板基體上。 優(yōu)點：施工便捷，無需開孔，適合管道、溜槽曲面改造；重量輕，不破壞原有設(shè)備結(jié)構(gòu)。 限制：基體溫度不能超過膠粘劑耐溫上限；不適合大塊物料強(qiáng)沖擊。 適用：除塵風(fēng)管、灰斗、煤倉內(nèi)壁、旋風(fēng)筒等。

2. 螺栓固定型陶瓷襯板

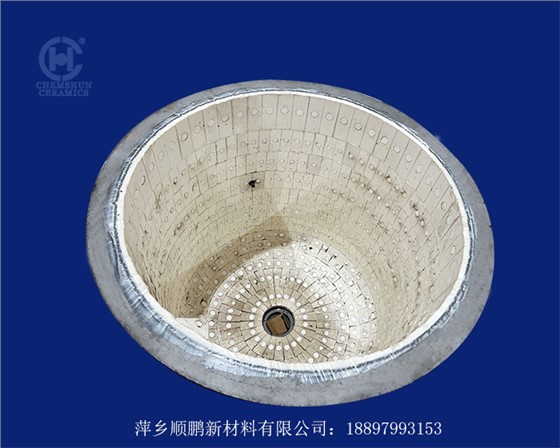

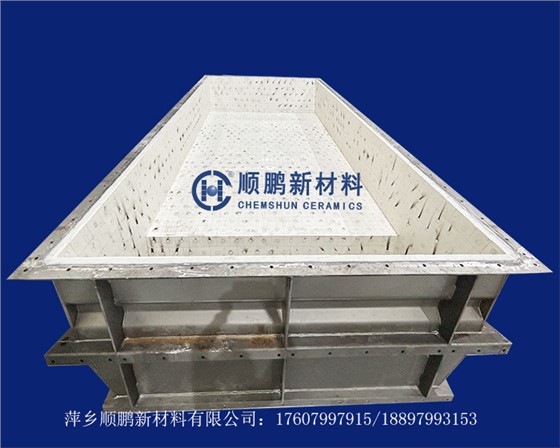

襯板預(yù)制沉頭螺栓孔，使用螺栓將陶瓷板鎖緊在鋼板上，板縫可填充密封膠。 優(yōu)點：機(jī)械鎖固，結(jié)合可靠性高，耐高溫；即使單塊膠層失效，襯板仍不易脫落，檢修更換方便。 限制：鋼板需要開孔加工，施工工序多；轉(zhuǎn)角位置需要配套異形襯板。 適用：下料溜槽、破碎機(jī)護(hù)板、粗顆粒物料沖擊部位。

3. 陶瓷橡膠復(fù)合襯板

陶瓷塊硫化復(fù)合在橡膠底板上，橡膠底板再粘接或螺栓固定于設(shè)備。 優(yōu)點：橡膠層緩沖沖擊，吸收大塊物料撞擊能量，解決純陶瓷脆性短板；降噪效果好。 限制：耐溫受橡膠性能限制；高速細(xì)顆粒持續(xù)磨蝕下橡膠邊緣易磨損。 適用：礦山料倉、轉(zhuǎn)載點、大落差溜槽強(qiáng)沖擊區(qū)域。

二、襯板常見失效原因分析

1. 鋼板基體處理不到位：鋼板表面油污、鐵銹、浮灰未清理，膠層和鋼板剝離，陶瓷整片脫落；
2. 結(jié)構(gòu)設(shè)計缺陷：轉(zhuǎn)角、尖角位置應(yīng)力集中，物料直接沖擊陶瓷板邊緣，造成崩角碎裂；
3. 板縫設(shè)計不合理：襯板拼接縫隙過大，顆粒鉆入縫隙，逐步掏空膠層；縫隙過小，熱脹冷縮擠壓陶瓷開裂；
4. 超工況選用：強(qiáng)沖擊場景單純使用無緩沖純陶瓷襯板，反復(fù)沖擊造成陶瓷疲勞碎裂。

三、工程設(shè)計與施工控制要點

1. 設(shè)備基體打磨除銹，表面粗糙度達(dá)標(biāo)，除油除塵；潮濕環(huán)境需選用耐潮濕專用膠粘劑；
2. 襯板排布盡量避免物料正對陶瓷板邊緣沖擊，轉(zhuǎn)角優(yōu)先采用一體成型異形襯板；
3. 預(yù)留合理伸縮縫，板縫填充耐磨密封膠，防止顆粒楔入；
4. 高溫工況提前核算熱膨脹差異，優(yōu)先選用螺栓結(jié)構(gòu)；沖擊載荷大的位置采用陶瓷橡膠復(fù)合方案；
5. 襯板安裝完成后，養(yǎng)護(hù)期內(nèi)禁止投料沖擊。

四、順鵬配套技術(shù)支持

萍鄉(xiāng)順鵬可根據(jù)設(shè)備圖紙，協(xié)助進(jìn)行襯板排版設(shè)計、轉(zhuǎn)角異形件配套，提供對應(yīng)安裝工藝指導(dǎo)文件。針對改造項目，可結(jié)合現(xiàn)場工況推薦匹配結(jié)構(gòu)方案，減少后期內(nèi)襯失效維修。

1/5
