摘要

氧化鋁陶瓷襯板在現場應用中，脫落、碎裂是最常見失效形式，多數并非陶瓷本身質量問題，而是結構設計、安裝工藝、基層處理不當導致。本文介紹膠粘型、螺栓型、復合襯板三種主流安裝結構，分析失效誘因，給出工程設計與施工控制要點。 關鍵詞：氧化鋁陶瓷襯板；內襯結構；膠粘；螺栓固定；防脫落。

一、三種主流安裝結構特點

1. 膠粘式陶瓷襯板

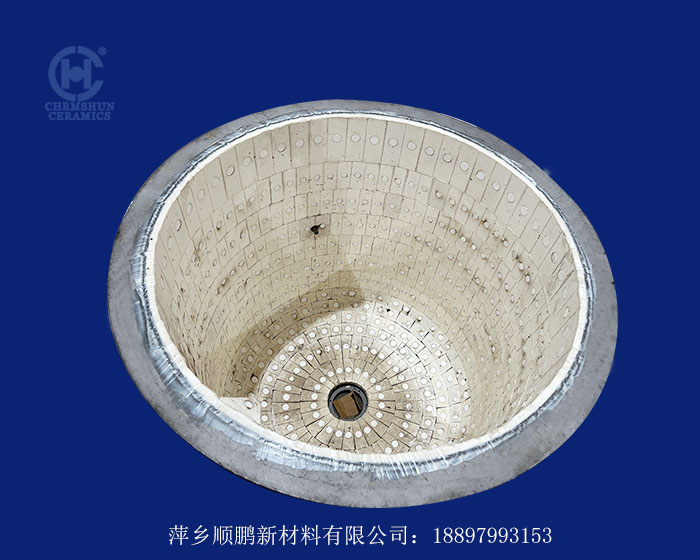

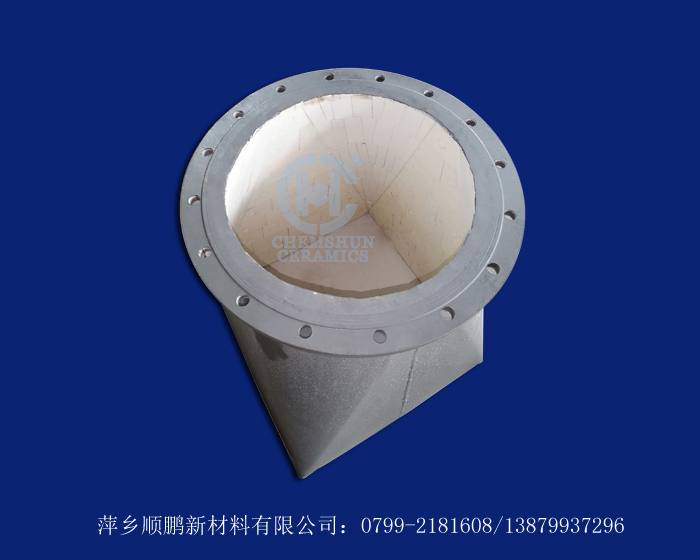

采用高性能無機 / 有機耐磨膠將陶瓷襯板粘貼在設備鋼板基體上。 優點：施工便捷，無需開孔，適合管道、溜槽曲面改造；重量輕，不破壞原有設備結構。 限制：基體溫度不能超過膠粘劑耐溫上限；不適合大塊物料強沖擊。 適用：除塵風管、灰斗、煤倉內壁、旋風筒等。

2. 螺栓固定型陶瓷襯板

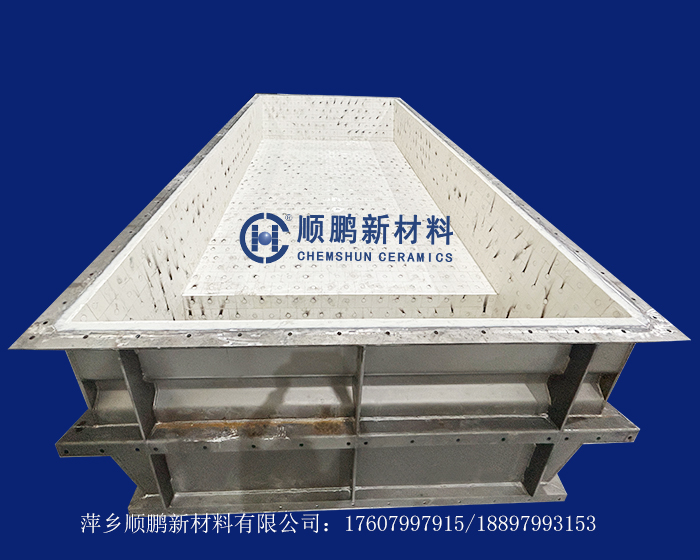

襯板預制沉頭螺栓孔，使用螺栓將陶瓷板鎖緊在鋼板上，板縫可填充密封膠。 優點：機械鎖固，結合可靠性高，耐高溫；即使單塊膠層失效，襯板仍不易脫落，檢修更換方便。 限制：鋼板需要開孔加工，施工工序多；轉角位置需要配套異形襯板。 適用：下料溜槽、破碎機護板、粗顆粒物料沖擊部位。

3. 陶瓷橡膠復合襯板

陶瓷塊硫化復合在橡膠底板上，橡膠底板再粘接或螺栓固定于設備。 優點：橡膠層緩沖沖擊，吸收大塊物料撞擊能量，解決純陶瓷脆性短板；降噪效果好。 限制：耐溫受橡膠性能限制；高速細顆粒持續磨蝕下橡膠邊緣易磨損。 適用：礦山料倉、轉載點、大落差溜槽強沖擊區域。

二、襯板常見失效原因分析

1. 鋼板基體處理不到位：鋼板表面油污、鐵銹、浮灰未清理，膠層和鋼板剝離，陶瓷整片脫落；
2. 結構設計缺陷：轉角、尖角位置應力集中，物料直接沖擊陶瓷板邊緣，造成崩角碎裂；
3. 板縫設計不合理：襯板拼接縫隙過大，顆粒鉆入縫隙，逐步掏空膠層；縫隙過小，熱脹冷縮擠壓陶瓷開裂；
4. 超工況選用：強沖擊場景單純使用無緩沖純陶瓷襯板，反復沖擊造成陶瓷疲勞碎裂。

三、工程設計與施工控制要點

1. 設備基體打磨除銹，表面粗糙度達標，除油除塵；潮濕環境需選用耐潮濕專用膠粘劑；
2. 襯板排布盡量避免物料正對陶瓷板邊緣沖擊，轉角優先采用一體成型異形襯板；
3. 預留合理伸縮縫，板縫填充耐磨密封膠，防止顆粒楔入；
4. 高溫工況提前核算熱膨脹差異，優先選用螺栓結構；沖擊載荷大的位置采用陶瓷橡膠復合方案；
5. 襯板安裝完成后，養護期內禁止投料沖擊。

四、順鵬配套技術支持

萍鄉順鵬可根據設備圖紙，協助進行襯板排版設計、轉角異形件配套，提供對應安裝工藝指導文件。針對改造項目，可結合現場工況推薦匹配結構方案，減少后期內襯失效維修。
